مشخصات فنی تابلوهای فشار ضعیف
ایستاده PILV

تابلوهای فشار ضعیف و کنترل ایستاده شرکت کنترل و برق صنایع پارس PILV با استفاده از اجزاء استاندارد فلزی ساخته می شوند و قابلیت استفاده برای هر کاربردی را دارند . این تابلوها با استفاده از پروفیلهای فلزی مشبک براساس استاندارد DIN43660 ساخته می شوند و بهمین دلیل در این تابلوها امکان هر نوع تقسیم بندی داخلی و یا نصب تجهیزات مدولار ثابت و کشویی وجود دارد . برخی از مزایای تابلوهای PILV بشرح زیر است :
الف) در این تابلوها می توان از ترکیبات زیر استفاده کرد :
- نصب کلید اتوماتیک ثابت و یا کشویی .
- نصب مدولهای ثابت .
- نصب مدولهای کشویی .
- نصب مدولهای کنترل .
- ترکیب هر یک از حالات فوق .
ب) در تابلوهای PILV در فضا صرفه جویی می شود .
ج) در طراحی و جاسازی انعطاف وجود دارد .
د) چون در ساخت تابلو از قطعات استاندارد پیش ساخته استفاده می شود ، ساخت و توسعه آن بسیار سریع است .
ه) با نصب قطعات فلزی اضافی از قبیل سقف شیبدار و یا استفاده از لاستیکهای اسفنجی مناسب می توان از این تابلوها در فضاهای دلخواه استفاده کرد .
و) ابعاد سلولهای تابلوهای PILV بشرح زیر است :
- ارتفاع 210 سانتیمتر . (در موارد خاص تا 230 سانتیمتر)
- عمق 60 تا 120 سانتیمتر .
- پهنا 60 تا 120 سانیتمتر .
انتخاب دقیق عرض و عمق به کاربرد خاص و نوع دسترسی (از جلو و یا عقب) بستگی دارد .
1- مشخصات فنی (Technical Description )

استانداردها :
IEC 60439-1, CEI 60439-1, DIN EN 60439-1,
VDE 0660 part 500, BS 5486, UTE 63-412


تاییدیه ها :
Lloyd’s Register of shipping,
Germanischer Lloyd


مشخصات الکتریکی :

Rated insulation voltage Ui                               1000V 3~, 1500V-
Rated operating voltage Ue                               690V3~, 750V-
Rated impulse withstand voltage Uimp                6 / 8 kV,
Rated frequency                                               up to 60 Hz                                 ولتاژ :


جریان :
Busbars :
Rated current le                                                up to 6300 A
Rated peak withstand current lpk                        up to 250 kA
Rated short-time withstand current lcw               up to 100 kA
Distribution bars :
Rated current le                                                 up to 2000A
Rated peak withstand current lpk                       up to 176 kA
Rated short-time withstand current lcw               up to 80 kA

مشخصات مکانیکی
ابعاد :
Cubicles and frames                                           DIN 41488
Recommended height                                       2100mm, 2200mm, 2300mm
Recommended width                                        400, 600, 800, 1000, 1200mm
Recommended depth                                        400, 600, 800, 1000, 1200mm
Basic grid size                                                   E= 25 mm acc. To DIN 43660


جدا کننده های داخلی :
Device compartment – device compartment
Busbar compartment – cable compartment
Busbar compartment – device compartment
Device compartment – cable compartment
Compartment bottom plates

رنگ :
Enclosure                                                        Special colours (standard RAL 7032)


2- طراحی مکانیکی
1-2- پروفیلهای اصلی : اسکلت سلولها از مقاطع C شکل که دارای سوراخهای با فاصله منظم هستند براساس DIN43660 ساخته می شوند . تمام اجزای اصلی بدنه هر سلول – که شامل 12 قطعه می باشد – با پیچ و مهره به هم متصل می شوند . با توجه به ساختمان شبکه ای اسکلت سلولها ، امکان ساخت تابلو برای کاربردهای مختلف وجود دارد .
امکان ساخت تابلوی یک سلولی و یا چند سلولی و همچنین تابلوی با امکان دسترسی از جلو و یا دسترسی از جلو و عقب وجود دارد  :
2-2- پوشش تابلوها : تابلوی سلولی تا حفاظت IP54 که تمامی جوانب آن بسته و پوشیده است ساخته می شود .
برای پوشش قسمت جلوی تابلو حالات زیر امکان دارد :
- سلول دارای یک درب .
- سلول دارای دو درب .
- سلول دارای درب محفظه تجهیزات و درب محفظه کابل .
- سلول دارای دربهای مدولها و درب محفظه کابل .
سقف و پشت تابلو و طرفین سمت راست و چپ تابلو بصورت ثابت بسته است . کف سلول می تواند با ورقه کف – که محل عبور کابل و محل نصب گلند در آن تعبیه شده باشد – بسته شود .

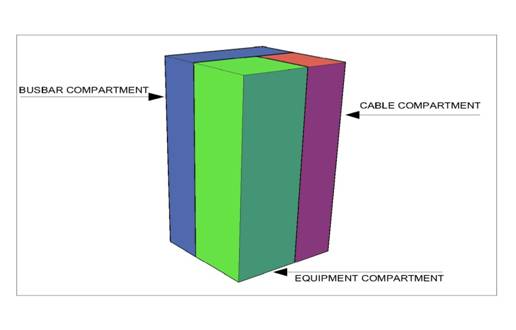

3-2- تقسیم بندی داخلی سلول : در صورت لزوم ، هر سلول به اجزاء زیر تقسیم         می شود :

- محفظه تجهیزات .
- محفظه باسبار .
- محفظه کابل .
محفظه های مختلف می توانند بوسیله جدا کننده از هم مجزا شوند . جدا کننده های افقی نیز می توانند بین مدولها قرار بگیرند . تقسیم بندی داخلی می تواند اثر مخرب و منفی جرقه را در محل اتصالی محدود کند و از انتقال جرقه به نقاط دیگر جلوگیری نماید .
4-2- باسبارها : باسبارها در قسمت پشت (محفظه باسبار) به صورت افقی نصب می شوند . باسبار دوبل در قسمت بالا و پایین محفظه باسبار در دو ارتفاع مختلف نصب می شود ولی باسبار تک می تواند در بالا و یا پایین نصب شود . امکان نصب باسبار مستقل ، موازی و یا کوپله وجود دارد .
        باسبارها از شمش مسی با مقاطع از  10×30 میلیمتر الی 10×120 میلیمتر تک و یا دو تایی و یا سه تایی برای هر فاز براساس آمپراژ مورد نیاز ساخته می شوند . باسبارهای فرعی بصورت عمودی در محفظه باسبار نصب می شوند و مدولهای ثابت و یا کشویی به این باسبارها متصل می شوند .
5-1- شمش نول و ارت : شمشهای نول و ارت و یا شمش نول/ارت بصورت افقی در قسمت پایین سلول در زیر محفظه های تجهیزات و کابل و همچنین بصورت عمودی در سمت راست محفظه کابل نیز قابل نصب هستند .
اتصال مستقیم به باسبار – کلیدهای اتوماتیک کمپکت از 630 آمپر به بالا و کلیدهای اتوماتیک باز تا 4000 آمپر مستقیماً به باسبار اصلی وصل می شوند . سایر تجهیزات (مدولهای ثابت) که در ارتفاعهای مختلف نصب می شوند از باسبار فرعی عمودی تغذیه می شوند .

 3- رنگ آمیزی
اسکلت فلزی تابلوهای ایستاده فشار ضعیف و سقف و کف و اکثر اتصالات داخلی تابلوهای ایستاده از ورق گالوانیزه ساخته می شوند، جعبه توکار تابلوهای دیواری توکار نیز از ورق گالوانیزه ساخته می شود ولی دربها و جوانب و بقیه اجزاء تابلوهای ایستاده فشار ضعیف و همچنین تمامی بدنه و دربهای تابلوهای دیواری فشار ضعیف روکار و درب و چهارچوب درب تابلوهای فشار ضعیف توکار از ورق روغنی ساخته می شوند .
1-3- تمامی دربها و جوانب و قطعات فلزی تابلوها که از ورق روغنی ساخته می شوند ، پس از ساخت چربی گیری و فسفاته می شوند .
2-3- قطعات فلزی پس از عملیات چربی گیری و فسفاته با رنگ پودری الکترواستاتیک کوره ای طوسی روشن (RAL 7032 ) رنگ آمیزی می شوند .
3-3- شمشهای تابلوها نیز پس از عملیات ساخت و خمکاری و سوراخکاری های لازم با رنگ مخصوص کوره ای و با سه رنگ قرمز - زرد - آبی رنگ آمیزی  می شوند .

4- تجهیزات برقی
پس از ساخت بدنه فلزی تابلوها و انجام عملیات شستشوی شیمیایی و رنگ آمیزی دربها و قطعات فلزی غیر گالوانیزه سلولهای ایستاده و تابلوهای دیواری مونتاژ می شوند . در تابلوهای PILV محصول شرکت صنایع پارس بنابر توافق با کارفرما و مشاورین محترم پروژه از تجهیزات ساخت کمپانیهای معتبر بشرح زیر استفا ده می شود :
- کلیدهای اتوماتیک هوایی و کمپکت ثابت و پلاگین و کشویی : یکی از مارکهای ABB ، Schneider یا SIEMENS .
- کنتاکتورهای قدرت تابلوهایMCC : یکی از مارکهای Telemecanique ، SIEMENS ، ABB ،  AEG .
- بیمتالهای تابلوهای MCC : یکی از مارکهای Telemecanique ، SIEMENS ، ABB ، AEG .
- کلیدهای اتوماتیک حفاظت موتوری : یکی از مارکهای Telemecanique ، SIEMENS ، ABB .
- چراغهای سیگنال و پوش باتنها : یکی از مارکهای Telemecanique ، SIEMENS ، AEG .
- انواع کلیدهای گردان قدرت و کنترل : یکی از مارکهای MOLLER ، SIEMENS ، TRS .

- ترمینالها : یکی از مارکهای Klemsan ، Telemecanique ، PHONIX ، LEGRAND .
- PLC : یکی از مارکهای SIEMENS ،SCHNEIDER .
- کلید فیوز پلاگین : یکی از مارکهای SIEMENS ، HOLEC .
- کلید فیوز ثابت : یکی از مارکهای SIEMENS ، پیچاز ، AEG .
